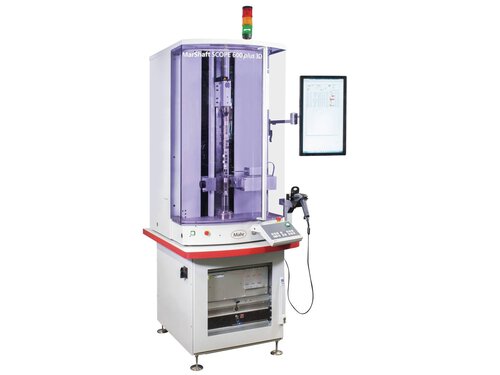

Hochpräzises Wellenmessgerät MarShaft SCOPE 600 plus 3D
| Artikelnummer: | 5361522 |
|---|
Mit der MarShaft SCOPE 600 plus 3D lassen sich komplexe rotationssymmetrische Werkstücke schnell und einfach optisch sowie taktil vermessen. Durch die innovative 3D-Funktionalität können neben der klassischen Komplettmessung z. B. auch Merkmale abgedeckt werden, die bisher 3D-Koordinaten- oder Verzahnungsmessgeräten vorbehalten waren.
Produkteigenschaften
Mahr bietet mit dem Messplatz MarShaft SCOPE 600 plus 3D ein hocheffizientes und -präzises Messverfahren für z. B. Nockenwellen und gerad- und schrägverzahnte Zylinderräder. Die Kombination von optischen und taktilen Sensoren ermöglicht eine 3D-Funktionalität und dadurch eine Komplettüberprüfung des Werkstückes in einer Aufspannung.m Dafür entwickelte Mahr den bereits sehr erfolgreichen Messplatz MarShaft SCOPE 750 plus weiter. Er verfügt jetzt über ein innovatives 2D-Tastsystem, ein motorisches Widerlager sowie eine Spezialkalibrierung der Linearachsen.

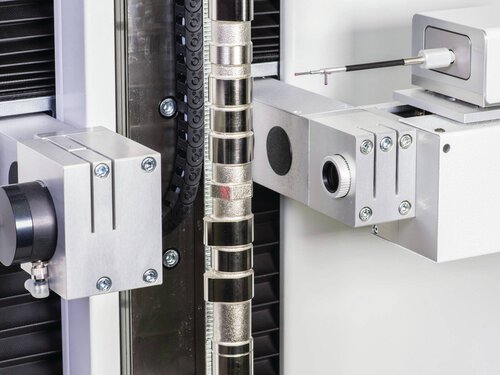

Die CMOS-Matrixkamera misst optisch in wenigen Sekunden Merkmale wie z.B. Durchmesser, Längen, Radien, Form- und Lagemerkmale, Nockenwinkel oder den Nockenhub. Das zusätzliche 2D-Tastsystem erfasst Merkmale, die optisch nicht messbar sind, wie z. B. konkave Nockenformen, alle gängigen Verzahnungsparameter an zylindrischen Zahnrädern, Planläufe sowie Referenzelemente in axialer Richtung. Dabei sind das taktile und optische System in ein Koordinatensystem eingemessen.
Die CMOS-Matrixkamera misst optisch in wenigen Sekunden Merkmale wie z.B. Durchmesser, Längen, Radien, Form- und Lagemerkmale, Nockenwinkel oder den Nockenhub. Das zusätzliche 2D-Tastsystem erfasst Merkmale, die optisch nicht messbar sind, wie z. B. konkave Nockenformen, alle gängigen Verzahnungsparameter an zylindrischen Zahnrädern, Planläufe sowie Referenzelemente in axialer Richtung. Dabei sind das taktile und optische System in ein Koordinatensystem eingemessen.
Leistungsmerkmale auf einen Blick:
- Komplettvermessung von Nockenwellen, einschließlich Nockenwinkel und allen gängigen Nockenformen
- Messung der Verzahnung von zylindrischen Zahnrädern
- Messung von Konturelementen
- hochgenaue Form- und Lagemessungen
- direkte Messung von Bezügen
- Messung von Wellen mit Passfedernuten und/oder Bohrungen
- 3D-Funktionen durch induktives Tastsystem mit zusätzlicher Y-Messachse
- Spezialkalibrierung der Linearachsen X, Y und Z
- Handbedienpult
- vieles mehr
MarShaft SCOPE 600 plus 3D | Art.-Nr. 5361522
