Rundlaufprüfgerät mit Prismenböcken MarStand 818 P

Rundlaufprüfgerät mit Prismenböcken MarStand 818 P
Beschreibung und Details anzeigen
Artikelnummer: 4622260
Rundlaufprüfgerät mit Prismenböcken MarStand 818 P
Baumaße (L x B) mm: 350 x 110 mm
Höhe Prismenböcke: 70 mm
Produktpreis
849,00 €
Varianten
5,60 €
Bitte die Beschriftung eingeben
Anwendung
  • Für schnelle und einfache Rundlaufprüfung auf Prismenflächen
  • Ideal für Teile ohne Zentrumsbohrung
  • Bei diesem Prüfverfahren wird die Bezugsachse durch die Zylinderform (Mantelfläche) einer tatsächlichen Lagerstelle, z. B. an einer Getriebewelle, gebildet. Evtentuelle Rundheitsabweichungen dieser zylindrischen Auflagefläche gehen, in Abhängigkeit des Prismenwinkels, in das Rundlauf-Messergebnis mit ein.
    Daher ist diese Prüfung funktionsgerechter als das Messen zwischen Spitzen.
Produkteigenschaften

Bestehend aus:

Messbank:

  • Ebenheit der Auflagefläche nach DIN 876/1
  • Mit 2 T-Nuten zur Aufnahme der Prismenböcke und des Messgestänges

Messgestänge 818 XNB:

  • Auslegearm mit einem Gelenk
  • Aufnahme für Anzeigegeräte mit Schaft-Ø 8 mm mit Feineinstellung

Spitzenböcke:

  • Beide Prismenböcke verschiebbar
MarStand 818 P | Art.-Nr. 4622260

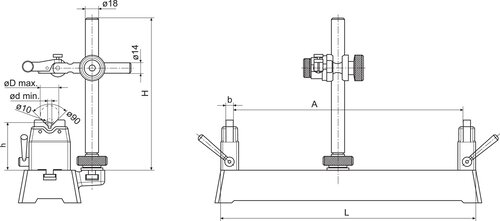

dimensionPicture
